EMI导电吸波材料AQZ100-17\Adcol QZ100微波吸收材料

发布时间:2014-05-06作者:来源:浏览次数:1613

AQZ100系列微波吸收材料:

  AQZ100系列微波吸收材料是一种薄的磁性填充的硅橡胶弹性体片材,制品厚度从0.020”到0.125”(0.50mm到3.2mm),磁性填充剂采用更加合理的配方组成,使微波吸收粉体的电磁参量,耐腐蚀,耐摩擦性能都更为优化,对高入射角的表面波的衰减更有优势,中心频率可达到30dB的吸收。 并且考虑了材料的力学性能和耐高温特性。我们可以提供冲切的片材,也提供带压敏胶的产品。有一般大小为7.9”x 7.9”(200mm x 200mm)的片材,也可以按客户要求提供其他更大尺寸和模压制品。


  微波吸收材料 就是通过改变材料的电/磁特性因而能吸收离散的频率或宽带频率的能量。多种技术可以实现微波吸收,目的是要在电性能,厚度,重量,机械特性和成本因素之间找到平衡点。


  弹性体吸波材料 薄而柔软,最适于室外使用,使用方法是将材料胶粘在金属底板上。一般粘合力大于10 psi,在有些场合,需要覆盖一个圆角或复杂曲面。可以用仿形模压件,以替代平板材料,仿形模压使其容易粘结,降低材料应力产生的可能性。挤出型材可用作衬垫。


AQZ100微波吸收材料的应用:

  电子通讯系统 等的安装方式决定了它们容易产生两类重要的问题:反射自身能量产生的错误信息和系统间的干扰。这些问题可通过调谐好频率的弹性体吸波材料去消除,材料适合时可以达到30dB的反射降低。



  改善天线方向图 是微波吸收材料的通用领域。在天线近场的导电物体会极大地改变波的自由空间传播特点,它的实际结果是因增加旁瓣而扩大射束,这种情况会降低系统辨别力,增加被射束旁瓣干扰的可能性,吸波材料在这些导电区域的使用使这个方向上的微波传播和返回达到所设计的自由空间传播的特点。用吸波材料包覆在反射体上可解决这些问题。


  高频无线设备 的机壳内一般都有相互靠近的大功率发射元件和敏感的接收元件。伪信号能引起泄漏或系统干扰使系统性能降低。壳内的磁性吸收体能降低“Q值”并吸收不必要的反射。也可有效地隔离底板和天线。在无线局域网设备,网络服务器,VSAT收发器和其他高频设备里,都可以用到微波吸收材料。


图1为典型的AQZ100-Series的反射率数据:

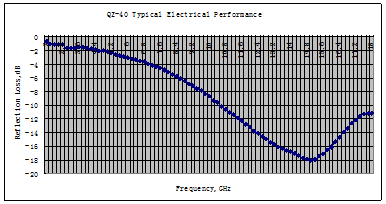

图2 为AQZ100-40 反射率数据:

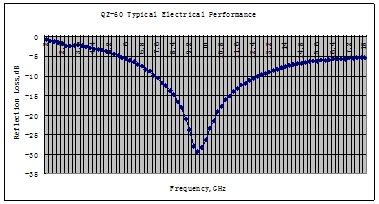

图3 为AQZ100-60 的反射率数据:

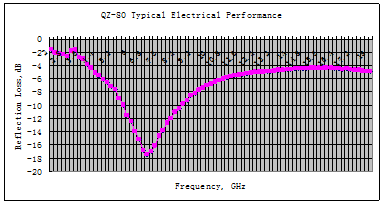

图4 为AQZ100-80 的反射率数据:


1给出AQZ100的物理性能参数:

比重

4.05g/cm3

使用温度范围

20(不带背胶)15(带背胶)

电磁特性

优异的表面电流衰减特性

环境适应性

可靠地环境适应性及耐化学腐蚀特性,符合RoHS

贴装性能

带有压敏胶

挥发分含量

<1% TM

阻燃等级

UL 94-V0


表2 给出AQZ100的材料型号,中心频率,材料厚度,能量吸收等选项:

材料型:

中心频率:GHz

材料厚度:mm

能量吸收:dB

AQZ-125

2-12

3.2

-20

AQZ-80

4-12

2.0

-20

AQZ-60

6-18

1.5

-30

AQZ-40

4-18

1.0

-20

AQZ-20

10-18

0.5

-10


备注:

  1,AQZ100对2-18GHz内的电磁波可以进行有效的吸收衰减,选用不同厚度(对应各自的型号代码),可以实现在一定频宽内的电磁波的最强吸收。


  2,中心频率为AQZ100对应型号吸波材料的最佳适用频率,在这一中心频率附近的一定频宽内可以实现最强吸收。对不在这一中心频率附近的电磁波也有一定的吸收衰减。


  3,AQZ100微波吸收材料设计具有阻燃功能,并可以根据客户要求贴好压敏胶。


  4,AQZ100微波吸收材料标准尺寸为200mmx200mm的片材,也可以根据客户需要提供其他尺寸片材以及模压制品。
